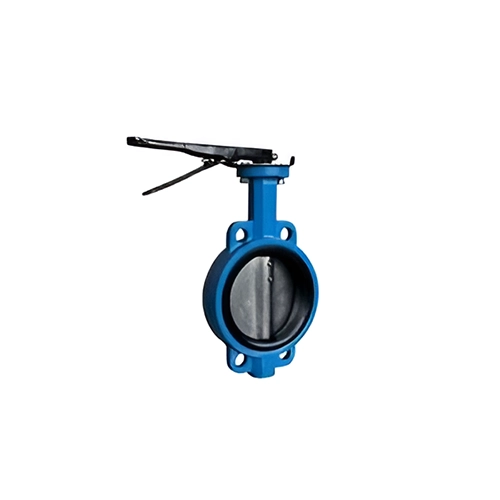

شیر پروانه ای ویفری اهرمی یکی دیگر از انواع شیرهای پروانهای است که برای کنترل جریان
سیالات در سیستمهای لولهکشی مختلف استفاده میشود. این نوع شیر به دلیل طراحی
خاص خود، کاربردهای متنوعی در صنایع مختلف مانند نفت، گاز، پتروشیمی، آب و فاضلاب،
و حتی صنایع غذایی دارد.
اجزای شیر پروانهای ویفری اهرمی
بدنه شیر: بدنه این نوع شیر معمولاً از موادی مانند چدن، فولاد ضد زنگ یا آلیاژهای مقاوم به
خوردگی ساخته میشود که آن را برای استفاده در محیطهای صنعتی مختلف مناسب میکند.
دیسک یا پروانه: پروانه یا دیسک که در مرکز بدنه شیر قرار دارد، نقش اصلی در کنترل جریان
سیال را ایفا میکند. این دیسک به دور یک محور میچرخد و با چرخش آن، مسیر جریان سیال
باز یا بسته میشود.
محور (شافت): محور یا شافت به عنوان رابطی برای اتصال پروانه به اهرم عمل میکند. محور
معمولاً از فلزات مقاوم به فشار و خوردگی ساخته میشود.
اهرم: در این نوع شیر، اهرم به عنوان مکانیزم دستی برای باز و بسته کردن شیر استفاده میشود.
با استفاده از اهرم، میتوان به راحتی دیسک را به چرخش درآورد و جریان سیال را کنترل کرد.
نحوه عملکرد
شیر پروانهای ویفری اهرمی با مکانیزم چرخشی دیسک کار میکند. در حالت باز، دیسک به
صورت موازی با مسیر جریان قرار دارد و اجازه میدهد سیال از شیر عبور کند. هنگامی که نیاز
به بسته شدن شیر باشد، اهرم دستگیره به سمت پایین فشار داده میشود تا دیسک به حالت
عمودی بچرخد و جریان سیال قطع شود.
اهرم این شیرها به راحتی میتواند جهت چرخش دیسک را تغییر دهد، بنابراین این نوع شیرها
نیاز به نیروی زیادی برای باز و بسته شدن ندارند و بهراحتی میتوان آنها را توسط اپراتور کنترل کرد.
مزایا
نصب آسان: شیر پروانهای ویفری اهرمی به دلیل طراحی ساده و بدون نیاز به فلنجهای اضافی،
به راحتی در سیستمهای لولهکشی نصب میشود.
عملکرد سریع و کمهزینه: به دلیل طراحی ساده و استفاده از اهرم دستی، این شیرها عملکرد
سریعی دارند و هزینه کمتری برای ساخت و نصب نسبت به انواع دیگر شیرها دارند.
مناسب برای فضای محدود: طراحی ویفری این شیر باعث میشود که در فضاهای محدود به
راحتی نصب و استفاده شود.
کنترل آسان: اهرم دستی امکان کنترل دقیق و آسان جریان سیال را فراهم میآورد.
معایب
محدودیت در کنترل دقیق جریان: شیر پروانهای اهرمی به دلیل طراحی سادهاش برای کنترل
دقیق جریان سیال مناسب نیست و بیشتر برای باز و بسته کردن کامل جریان کاربرد دارد.
مناسب نبودن برای سیالات با ذرات جامد: این نوع شیرها در مواجهه با سیالات حاوی ذرات جامد
یا مواد خورنده ممکن است کمتر کارآمد باشند.
کاربردها
شیر پروانهای ویفری اهرمی عمدتاً در سیستمهایی که نیاز به باز و بسته کردن سریع دارند،
استفاده میشود. این شیرها در صنایع آب و فاضلاب، سیستمهای تهویه، خطوط انتقال مایعات
غیر خورنده، و برخی از فرایندهای صنعتی کاربرد دارند.
نتیجهگیری
شیر پروانه ای ویفری اهرمی به دلیل طراحی ساده، وزن سبک و نصب آسان، یکی از انتخابهای
مقرون به صرفه و کارآمد در بسیاری از سیستمهای لولهکشی صنعتی است. با وجود برخی محدودیتها
در کنترل دقیق جریان، این شیرها برای کاربردهای عمومی و در فضاهای محدود انتخاب مناسبی
هستند و میتوانند عملکرد قابلاعتمادی ارائه دهند.
